مضخات للتطبيقات ذات درجات الحرارة العالية

هناك العديد من العوامل التي يجب مراعاتها عند تصميم مضخة تُستخدم للسوائل عالية الحرارة، لذا يجب استشارة المعايير ذات الصلة والشركة المُصنِّعة للمضخة وتزويدها بجميع معلومات التطبيق المطلوبة. من منظور المعايير، يُقدِّم معيار ANSI/HI 14.3 "مضخات الدوران الديناميكي للتصميم والتطبيق" الصادر عن المعهد الهيدروليكي اعتبارات تصميمية عامة، ويُقدِّم معيار API 610 "مضخات الطرد المركزي لصناعات البترول والبتروكيماويات والغاز الطبيعي" الصادر عن المعهد الأمريكي للبترول (API) الحد الأدنى من متطلبات التصميم للمضخات المستخدمة في الصناعات المذكورة، والتي غالبًا ما تتطلب درجات حرارة سوائل مرتفعة.

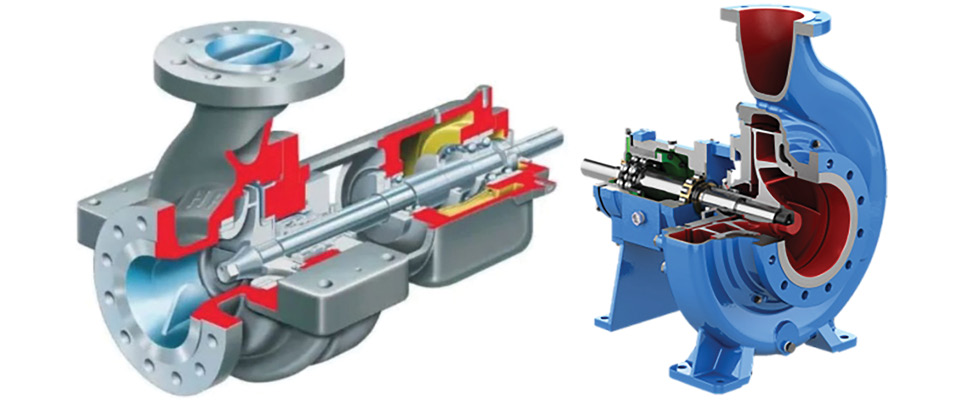

من السمات التصميمية الشائعة في تطبيقات المضخات عالية الحرارة، غلاف المضخة المُثبّت على خط الوسط. ضمن التسمية القياسية، تُصنّف هذه الأنواع على أنها OH2 للمضخات المُعلّقة، وBB2 وBB3 وBB4 وBB5 للمضخات بين المحامل. يسمح غلاف المضخة المُثبّت على خط الوسط بتمدد حراري متساوٍ، مما يحدّ من تأثير التمدد الحراري على عدم محاذاة الوصلات والمسافات بين الأجزاء الثابتة والدوارة.

بالإضافة إلى المعايير المذكورة سابقًا، نشرت الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) مواصفة ASME B73.1 لمضخات الطرد المركزي ذات الشفط الطرفي الأفقي للعمليات الكيميائية. تجدر الإشارة إلى أن مواصفة ASME B73.1 تُركز على توحيد أنواع المضخات المثبتة بالقدم (OH1)، وهي غير مثالية لدرجات الحرارة المرتفعة. مع ذلك، تنص المواصفة على أنه "يجب أن تكون المضخات متاحة لدرجات حرارة تصل إلى 500 فهرنهايت". كما تُقدم إرشادات بشأن إمكانية إجراء تعديلات أخرى، وتُوصي بتوفير نظام تثبيت خطي مركزي وتبريد حوض الزيت للخدمات التي تزيد عن 350 فهرنهايت.
